WILO SE: Neubau Zentrum für Biomedizintechnik in Aachen

Im September 2011 wurde der Neubau des Zentrums für Biomedizintechnik (ZBMT) als erstes Gebäude auf dem neuen RWTH Aachen Campus fertig gestellt und bezogen. Die flexibel nutzbaren Räume für Büros und Laboratorien verfügen über ein gesundes Raumklima, in dem die Nutzer sich wohlfühlen und produktiv arbeiten können, sowie eine hohe Energieeffizienz. Ein Grund dafür: Das Dezentrale Pumpensystem Wilo-Geniax der WILO SE, das die Wärmeverteilung im Gebäude regelt.

Mit dem RWTH Aachen Campus entsteht in Aachen auf 800.000 m² eine der größten Forschungslandschaften in Europa. Bis 2017 werden bis zu 250 Unternehmen und Forschungseinrichtungen in einem komplett neu entstehenden Stadtquartier 10.000 neue Arbeitsplätze schaffen.

Wilo außen

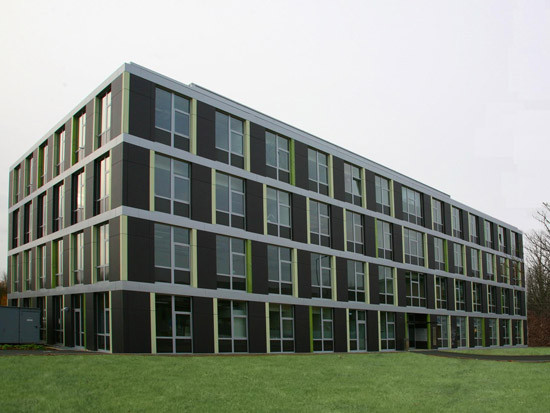

Neubau des Zentrums für Biomedizintechnik (ZBMT) in Aachen

Das ZBMT wurde vom Generalplaner Carpus+Partner AG von den Standorten Aachen und Hattersheim geplant und schlüsselfertig in einer Bauzeit von knapp 14 Monaten errichtet. Für ein Investitionsvolumen von rund 10 Mio. Euro entstanden 6.225 m² Bruttogeschossfläche, verteilt auf 4 Geschosse plus ein Untergeschoss. Ein Viertel der Fläche ist als „Starthilfe“ für junge Unternehmen reserviert, die zu günstigen Mieten eine moderne Infrastruktur erhalten. Besonders vorteilhaft ist, dass die Art der Raumnutzung nicht im Voraus festgelegt ist. Die Mieter können die Räume je nach Bedarf später als Büro oder auch als Labor nutzen.

Gute Architektur und innovative Gebäudetechnik sorgen dafür, dass die Forderungen der aktuellen EnEV2009 weit übertroffen werden. Der zulässige Primärenergiebedarf wurde um mehr als 20% unterschritten. Zur Energieeffizienz tragen vor allem die hocheffiziente Wärmerückgewinnung in der Lüftungsanlage, Kältemaschinen mit hohem COP-Wert sowie adiabatischer Befeuchtung der Rückkühlwerke und die intelligente Wärmeverteilung mit dem dezentralen Pumpensystem Wilo-Geniax bei.

Intelligente Wärmeverteilung mit Wilo-Geniax
Das Gebäude des ZBMT wird über Fernwärme mit versorgt, insgesamt verfügt es über 95 kW statische Heizung und 210 kW dynamische Heizleistung. Weiterhin sind Kältemaschinen mit 445 kW für Serverraum und Lüftung installiert.

Wegen der flexiblen Nutzung der Räumlichkeiten bot sich für die Wärmeverteilung das dezentrale Pumpensystem Wilo-Geniax der WILO SE an. Dabei wird jeder Radiator von einer eigenen hocheffizienten Miniaturpumpe mit Heizwasser versorgt. Jeder Radiator erhält nur Heizenergie zugeführt, wenn sie dort auch benötigt wird und nur genau so viel wie gebraucht wird. Ideale Voraussetzungen, um bei unterschiedlicher oder auch wechselnder Nutzung die Räume bedarfsgerecht beheizen zu können.

Wilo HeizungszentraleB
Heizungszentrale (Foto: Wilo SE)

Gesteuert werden die Miniaturpumpen von einer zentralen Regeleinheit, dem Geniax-Server, der auch bedarfsabhängig für eine optimale Vorlauftemperatur sorgt. Die nötigen Daten erhält der Server von Raumbediengeräten mit Sensoren.

Im ZBMT sind zwei Geniax-Server installiert, die insgesamt 222 Pumpen steuern. Die Pumpen sind über 4 Verteiler pro Stockwerk angebunden, zu den Etagen gelangt die Heizwärme über zwei zentrale Steigstränge. Zur Erfassung der Verbräuche sind die Geniax-Server an ein Gebäudeautomationssystem angebunden.

Wilo Verteiler

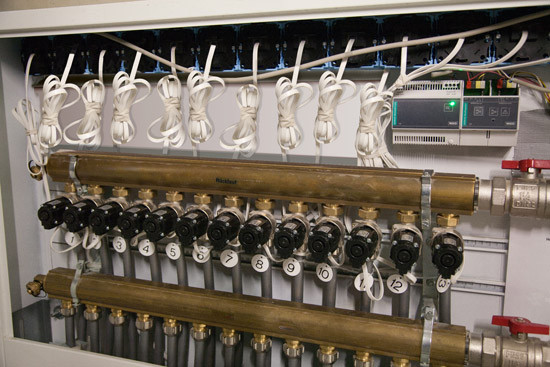

Verteiler (Foto: Wilo SE)

Neben der bedarfsgerechten Raumbeheizung und der dadurch zu erwartenden Energieeinsparung – durchschnittlich ergeben sich durch das Geniax-System Heizenergieeinsparungen von 20 Prozent gegenüber einem herkömmlichen Heizungssystem – rechnen die Planer durch den Einsatz von Wilo-Geniax vor allem auch mit einer störungsfrei arbeitenden und einfach zu überwachenden Anlage.

Weitere Informationen: www.wilo.com
